圓弧橋架的安裝施工方法
摘 要：建筑形式在不斷發展革新，促使了圓弧建筑橋架的安裝工藝的出現。不僅解決了普通橋架安裝的一系列弊端，而且可以最大程度壓縮橋架占用的視覺空間，節省基建費用，和建筑物自身的風格更好結合，滿足人們的審美需求。同時，圓弧橋架也有其相對應的工藝安裝流程。但是，在施工方面，圓弧橋架存在一定的難點和注意問題。比如，弧形橋架涉及多個系統，協調的難度很大。對于結構安排要求高，需要設置一定的安全補償措施，需要預先考慮好電纜的施工位置等。因此，圓弧橋架還需要進一步的研究發展，使之更好地應用到建筑工程中來。
關鍵詞：圓弧橋架；工藝流程；施工難點
DOI:10.16640/j.cnki.37-1222/t.2017.11.104
0 引言
隨著經濟的發展，城市建設的需要，建筑形式也在不斷發展革新，特別是近幾年來出現了大量弧形、波浪形的建筑形式。一方面，豐富了城市的建筑風格，增加了城市建筑的多樣性；另一方面，也給結構安裝，特別是電力橋架的安裝帶來了不小的挑戰 。傳統的橋架安裝面對復雜多變的建筑形式已經顯得力不從心，這就促使結構工程師進一步的探索改進安裝模式，與新型建筑相適應。由此，產生了圓弧建筑橋架的安裝工藝。不僅解決了普通橋架安裝的一系列局限和弊端，而且可以極大壓縮橋架占用的視覺空間，滿足用戶的需求。
1 普通橋架和圓弧橋架的比較

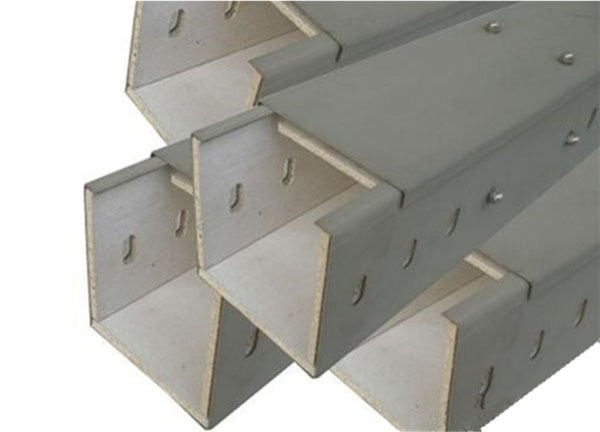

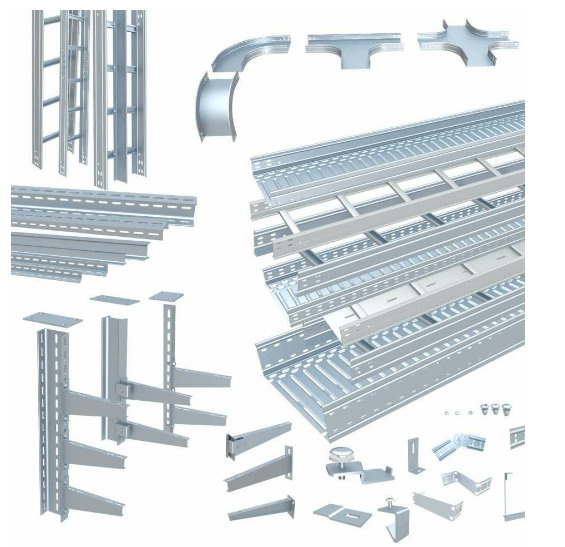

（1）普通橋架特點。普通橋架有槽式、托盤和梯式。槽式橋架是一種全封閉式橋架系統，主要適用于敷設截面小但數量多的電線電纜，如計算機電纜及其他高敏系統的控制電纜。托盤式橋架既適用于動力電纜的安裝，也適用于控制電纜安裝，具有載荷大、造型美觀、安裝方便的特點，是應用范圍最廣泛的一種建筑橋架。梯式橋架特別適應于高低壓動力電纜的敷設，具有重量輕、強度大、安裝方便、造型美觀的優點。
但是普通橋架相對而言偏重于實用方面，在美學性能上存在著一定的欠缺。因此，隨著人們審美水平提高，新型建筑的出現，普通橋架的不足之處日益凸顯，從而促使人們去研究開發新型的橋架安裝工藝。
（2）圓弧橋架的特點。圓弧橋架是近幾年隨著新型建筑而興起的一種特殊橋架安裝模式。相比于傳統的普通橋架安裝，圓弧建筑橋架具有自己獨特的風格和特點。
首先，圓弧橋架可以沿著屋頂和吊頂的走向來進行安裝，特別是對于一些超大空間建筑，可以最大程度壓縮橋架占用的視覺空間，無形之中增大了建筑物的使用空間。其次，圓弧橋架可以采用工廠模式，直接使用工廠編號加工所需的弧度，無需人工現場加工安裝，降低了生產成本，節省基建費用，使企業得到全方位的利益。再者，圓弧橋架可以和建筑物自身的風格更好地結合，具有一定的美學優勢，造型美觀，滿足人們的審美需求。
因此，圓弧橋架被廣泛應用于高大空間的公共建筑和地標建筑之中。比如大型體育館，商場酒店，會展中心等超大型的建筑等。
2 圓弧橋架的安裝工藝
主要工藝流程為：
深化設計→安裝準備→支架、聯結箱安裝→橋架主體安裝→橋架弧度調整→接地處理
深化設計需要在橋架的支架、聯結箱處編號記錄，按照專業圖紙，建筑施工圖，相關安裝規范的要求，畫出BIM 效果圖。安裝準備包括材料準備、機具準備、勞動力編制。現場材料需要符合國家標準，有質量證明相關材料文件。支架、聯結箱安裝需要注意許多方面，比如伸縮縫處應設補償裝置，橋架聯結箱處應注意吊臂的受力負荷，盡可能保證吊臂的受力均勻。橋架的主體安裝需要與其他專業的線路安裝達成共識，不得妨礙其他專業的安裝布置。進線口和出現口要保證安全可靠，穿越防火墻時需要增設防火措施。橋架弧度的調整主要指的是安裝完畢后的整理調整，滿足橋架之間，各專業之間的弧度要求。接地處理是指橋架與接地干線相連，對于非鍍鋅電纜連接處接地線的最小允許截面積，參考相應的建筑安裝手冊。
3 圓弧橋架的施工難點及注意問題

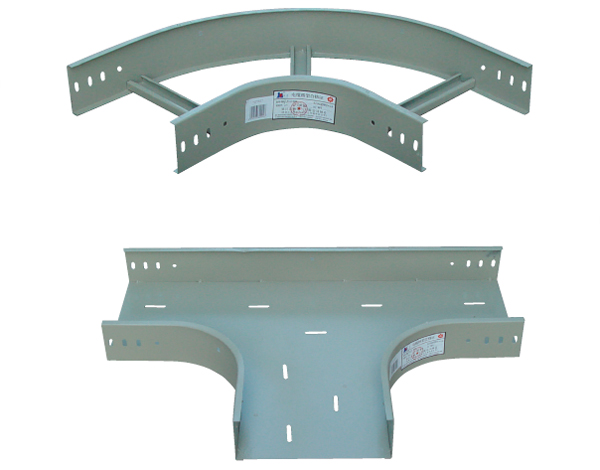

（1）施工難點。弧形橋架工程量大，輻射的范圍廣，涉及多個系統，協調的難度很大。比如在同一個區域內，給排水、暖通、消防的設備走線復雜，空間占用比例大，種類數量多，弧形橋架安裝在滿足自身弧度和美觀的要求之下，還需要照顧到各個專業的線路布置和整個建筑物的弧度要求，對于結構安排要求高，需要BIM 工程師有較高的專業素養。普通橋架的轉角夾角一般為九十度，而圓弧形橋架的轉角大多為弧形，因此就會存在接縫問題，需要設置一定的安全補償措施。對于圓弧形橋架而言，傳統的普通橋架連接片利用率較低，如果圓弧橋架的弧度過大，則普通的連接片將完全無法使用，因此就需要重新設計制備相對應的連接片，有一定的時間成本和經濟成本。并且圓弧橋架的支吊架固定困難，安全性能低，對于結構設計要求較高，如果處理不當，極易出現安全事故。
（2）注意問題。圓弧形橋架的施工之前，需要預先考慮好電纜的施工位置，預留出一定的結構空間，滿足最大電纜的安裝弧度要求。支架、吊架的安裝過程中需要注意固定和布置問題。圓弧形橋架在穿越墻體、樓板時不應和建筑物封死，與電氣器具應該保持嚴密連接，保證導線無外露現象。圓弧橋架在穿越易生銹的地方，如電氣豎井等，需要做好防護措施，進行化學防銹處理，做到及時檢查，發現安全隱患后，及時處理。靠近風道施工時，需要注意保溫層的布設。圓弧形橋架安裝完畢以后，應該最后進行檢查，隱藏線路，保證符合國家質量標準的要求，盡可能做到安全美觀。
4 結論
隨著現代建筑的發展，圓弧建筑橋架的安裝因其顯著優點逐漸得到人們的重視，并應用到大型建筑的橋架安裝之中，擁有眾多成功案例，也取得了一定的成效。雖然圓弧橋架有明顯的美學和經濟優勢，但在安裝方面，圓弧橋架相關工藝還不夠成熟，對于設計和安裝人員的要求很高，在安裝過程也存在許多技術難點和問題。圓弧橋架的性能優勢不可忽視，但同時也需要我們做進一步的研究，降低風險，節約成本，使圓弧橋架能夠更好地應用到建筑安裝工程中來。
